集水桝構造計算ソフト導入

川本コンクリート工業所は集水桝の設計に
構造計算ソフトを導入し計算しています

川本コンクリート工業所
HOMEへ戻る

集水桝構造計算ソフトでできること

集水桝構造計算ソフトでは、この様な設計条件で計算が出来ます。
  • 矩形の頂版、側壁、底版の照査が可能です。頂版の有無、グレーチングの有無、中壁の有無が指定できます。
  • 常時、レベル1地震時の許容応力度法による照査が可能です。
  • 土砂の形状は、水平・一定勾配・勾配—水平・水平—勾配・水平—勾配—水平・任意形状から選択できます。
  • 土圧の考え方として、試行くさび法・クーロン・土圧係数・静止土圧の土圧算出式で検討可能です。
  • 内部水位による重量・水圧・慣性力を考慮することができます。
  • 載荷荷重、外水位、内水位、土圧、任意荷重による荷重の組み合わせを作成することができます。
  • 安定照査では、浮力の検討・支持力検討が可能です。支持力の照査では、「道路橋示方書Ⅳ」や土地改良（農道、水路工、ポンプ場）による許容支持力の算出が可能です。
  • 側壁の解析方法として、平板解析・水平ラーメンの他に、近畿地方整備局の設計便覧による3辺固定版＋両端固定梁（または2辺固定版＋片持梁）での照査が可能です。
  • 開口部の照査及び断面照査に関しては、マンホールの設計に準じます。

導入のきっかけ

現場打ちの集水桝に関して、鉄筋の有無や荷重などお客様から聞かれる事が多く、今までの経験や国交省の基準を基に制作をしてきました。
しかし、過剰設計では無いのか？これで本当に耐えれるのか？数値データで証明できないのか？
何年も悩んできました。今まで納品した製品で事故などありませんでしたが。現場で安心して使える製品を全国に届けたいという想いから導入を決意しました。

得られる効果・利点

  • 過剰設計を無くすことにより、製品単価の削減が出来ます。
  • 荷重計算で対応荷重の表示が可能です。
  • 有筋の場合は最小鉄筋量の計算により、過度な鉄筋設計を無くします。
  • 有筋を使用する事により、壁厚の軽減を行い、製品本体の荷重を軽くし現場での施工作業の経費削減になります。

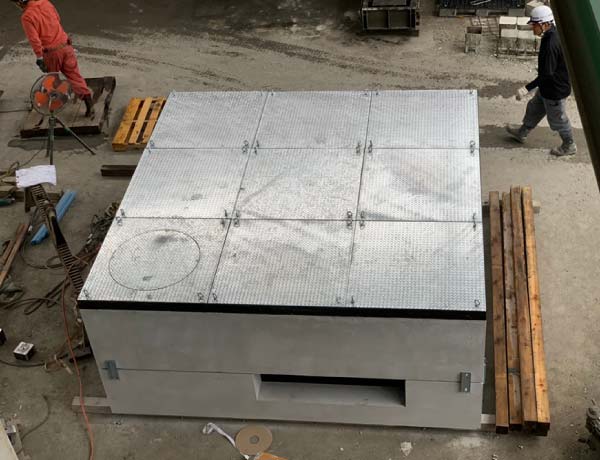

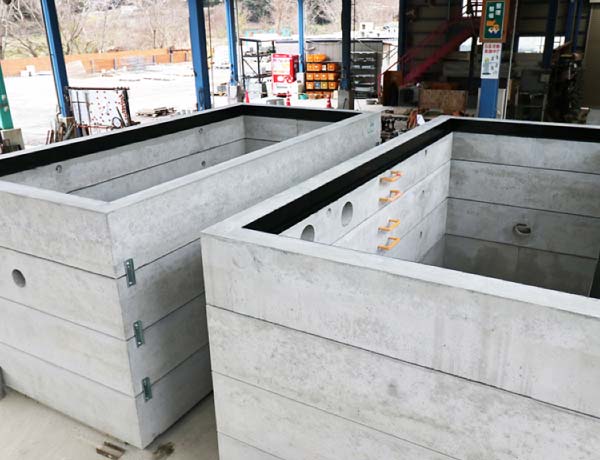

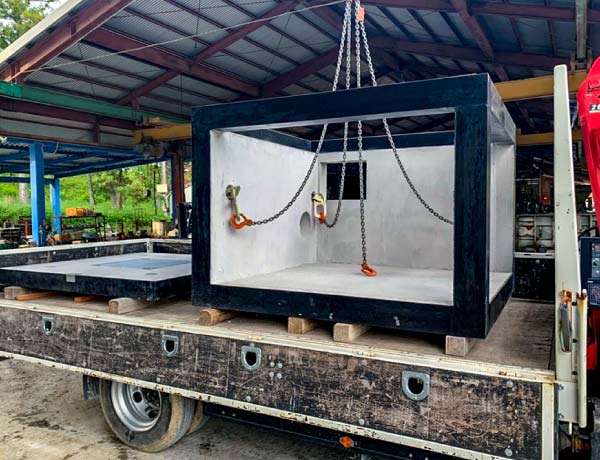

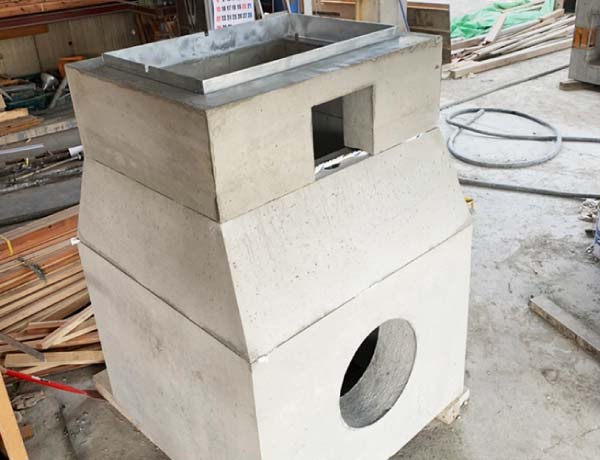

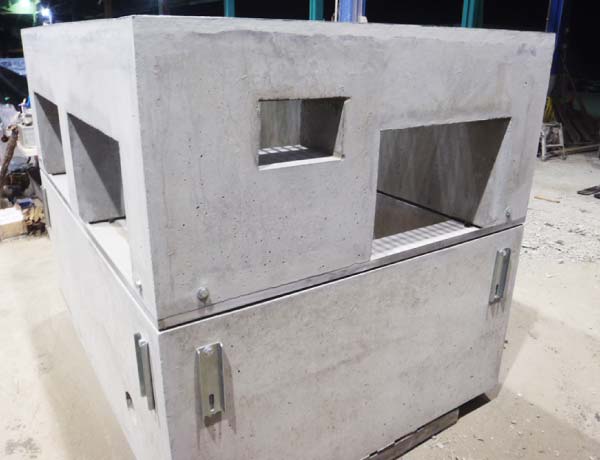

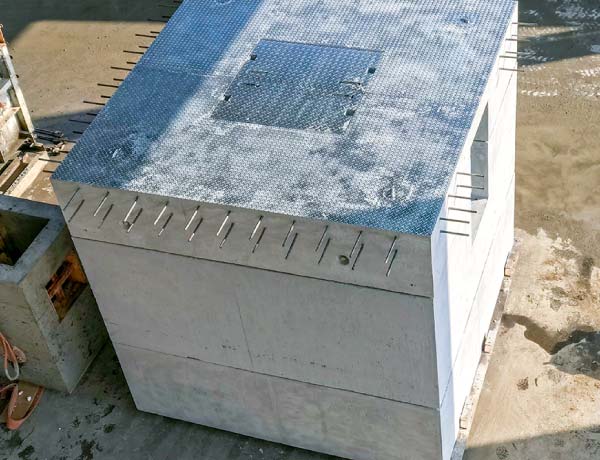

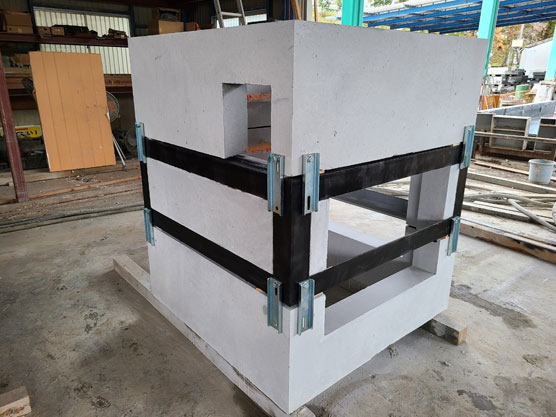

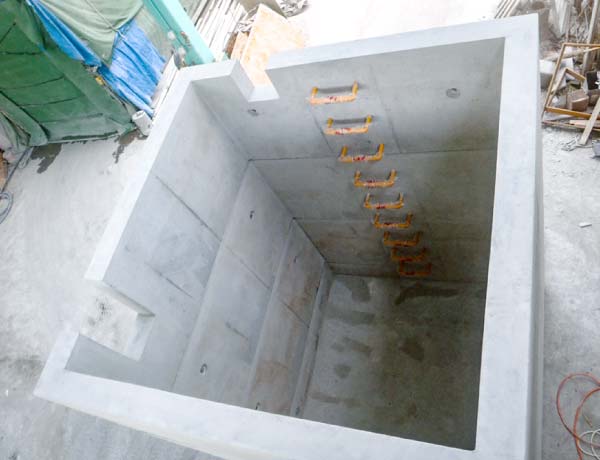

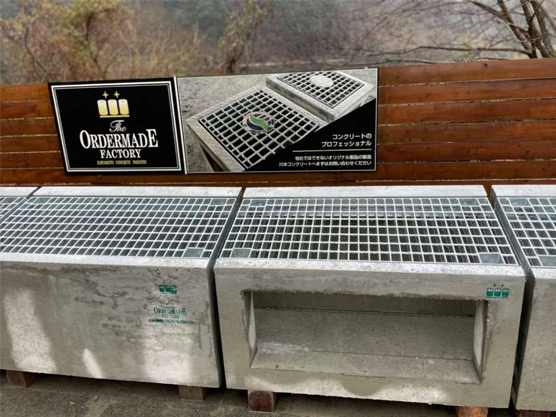

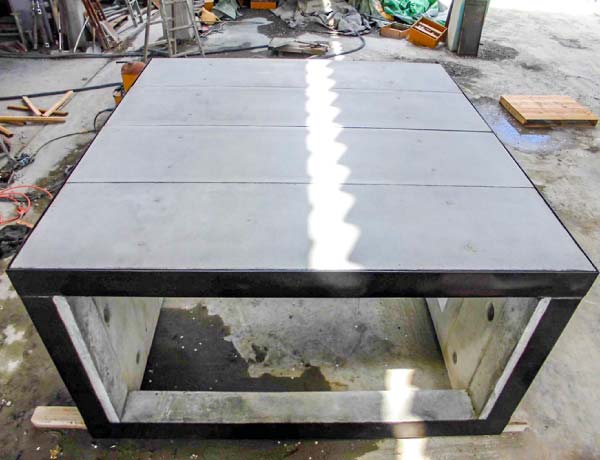

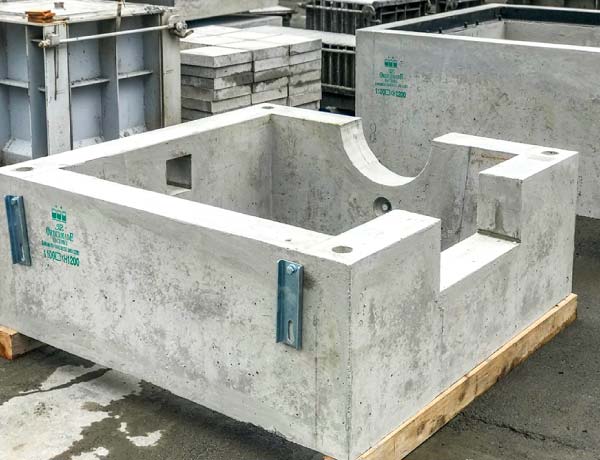

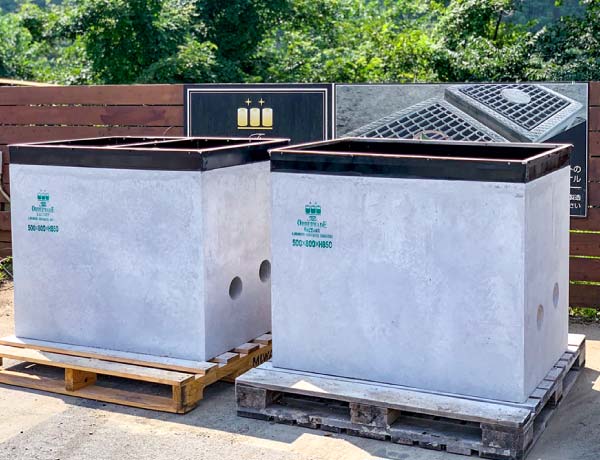

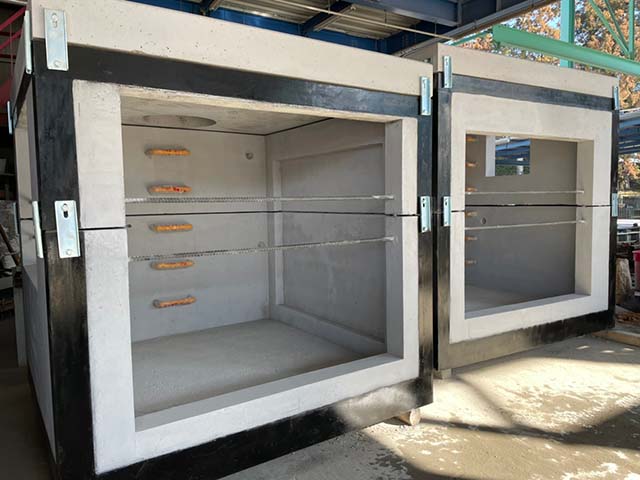

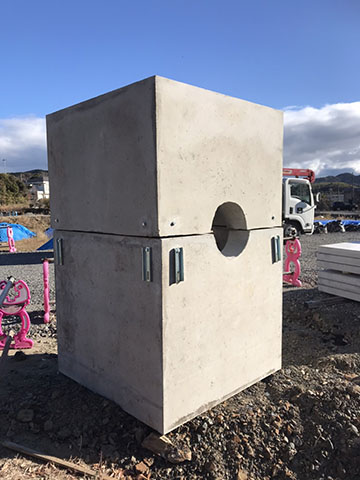

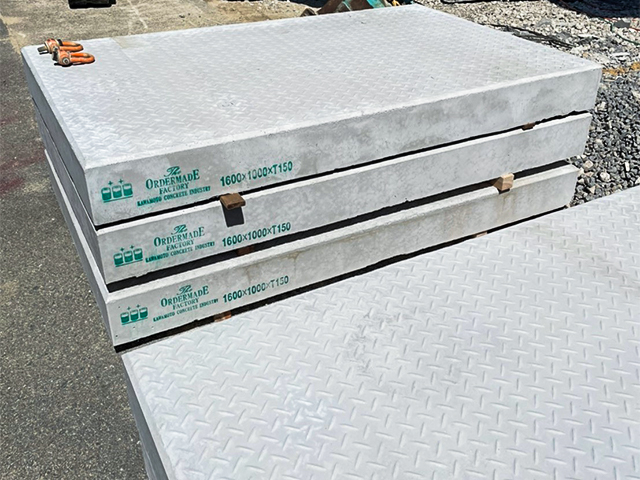

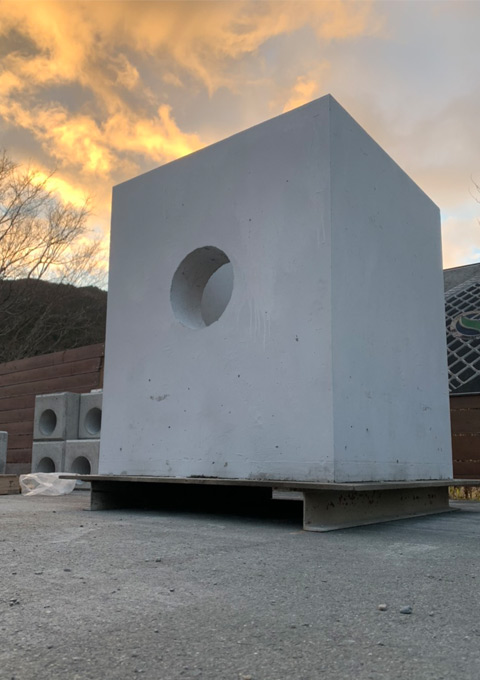

集水桝構造計算ソフトの活用事例

事例一覧を見る

適用基準

  • (公社)日本下水道協会、下水道施設の耐震対策指針と解説—2014年版—

    平成26年 5月

  • (社)日本下水道協会、下水道施設の耐震対策指針と解説—2006年版—

    平成18年 8月

  • 東京都下水道サービス(株)、特殊人孔構造計算の手引き

    平成16年 6月

参考文献

  • (公社)日本下水道協会、下水道施設耐震設計例—管路施設編—2015年版

    平成27年 6月

  • (社)日本下水道協会、下水道施設耐震設計例—管路施設編—2001年版

    平成13年 4月

  • (社)日本下水道協会、下水道施設耐震設計例—処理場・ポンプ場編—2002年版

    平成14年 8月

  • (社)日本道路協会、道路橋示方書・同解説　Ⅰ共通編

    平成24年 3月

  • (社)日本道路協会、道路橋示方書・同解説　Ⅳ下部構造編

    平成24年 3月

  • (社)日本道路協会、道路橋示方書・同解説　Ⅴ耐震設計編

    平成24年 3月

  • (社)日本道路協会、道路橋示方書・同解説　Ⅴ耐震設計編

    平成14年 3月

  • (社)日本道路協会、道路土工　カルバート工指針

    平成11年 3月

  • (社)日本道路協会、道路土工　擁壁工指針

    平成11年 3月

  • 東・中・西日本高速道路、設計要領　第2集　—カルバート編—

    平成26年 7月

  • 東京都下水道サービス(株)、下水道施設耐震構造指針(管路施設偏)

    平成14年 4月

  • (社)日本建築学会、鉄筋コンクリート構造計算用資料集

    平成14年 2月

  • (社)土木学会、構造力学公式集　昭和61年版

    平成15年 3月

  • (社)土木学会、2006年制定　トンネル標準示方書　開削工法・同解説

    平成18年 7月

  • (社)農業土木学会、土地改良事業計画設計基準 設計「農道」基準書・技術書

    平成17年 3月

  • (社)農業土木学会、土地改良事業計画設計基準 設計「ポンプ場」基準書・技術書

    平成18年 3月

  • (公社)農業農村工学会、土地改良事業計画設計基準 設計「水路工」基準書・技術書

    平成26年 3月
